Трубы ПротекторФлекс® ПРО-ОМП

Многослойные термостойкие токопоисковые трубы из полимерного компаунда со специальным внутренним слоем категории ПВ-0, с точечными токопоисковыми мостами и дополнительным слоем повышенной прочности для защиты трубы от процарапывания и истирания при прокладке КЛ методом горизонтально-направленного бурения.
Добавить в заказ

  • Токопоисковые

  • C внутренним слоем ПВ-0

  • C защитной оболочкой

  • Термостойкие, ГОСТ Р 70751, до 500 кВ

Для уменьшения трения при тяжении кабеля в состав внутреннего слоя вводятся скользящие добавки. Наружный слой – сигнальный для обозначения кабельной линии.

Под наружным защитным слоем расположен маркерный слой черного цвета для визуального контроля повреждений трубы при проведении монтажных работ.

Предназначены для механической защиты высоковольтных кабельных линий до 500 кВ. Рекомендуются для прокладки силовых кабелей в тяжелых условиях (скальные грунты, грунты с включениями искусственного происхождения) и в случае прокладки методом горизонтально-направленного бурения при повышенной протяженности канала (более 200 м).

Конструкция трубы

  1. Внутренний слой – стойкий к воздействию открытого пламени
  2. Основной слой – несущий
  3. Дополнительный слой – маркерный
  4. Наружный слой – повышенной прочности, сигнальный

Модификации труб ПротекторФлекс ОМП

  • ПротекторФлекс СТ-ОМП (токопоисковые термостойкие, до 500 кВ)
  • ПротекторФлекс БК-ОМП (токопоисковые с внутренним слоем ПВ-0, термостойкие, до 500 кВ)
  • ПротекторФлекс ПРО-ОМП (токопоисковые с внутренним слоем ПВ-0, с защитной оболочкой, термостойкие, до 500 кВ)

Способ прокладки

  • Горизонтально направленное бурение
  • Прокол
  • Траншейная прокладка

Основные преимущества

  • Позволяют выявить факт повреждения оболочки кабеля в рамках приемо-сдаточных испытаний кабельной линии

  • Позволяют выявить факт повреждения оболочки кабеля в рамках периодических испытаний кабельной линии в процессе ее эксплуатации

  • Позволяют локализовать место повреждения оболочки кабеля

  • Обладают дополнительным слоем повышенной прочности

  • Внутренний слой, стойкий к воздействию открытого пламени категории ПВ-0

  • Стойкие к короткому замыканию в кабеле

  • Термостойкие на протяжении всего срока эксплуатации

  • Соответствуют требованиям ГОСТ Р 70751-2023

  • Обладают повышенной устойчивостью к процарапыванию и распределению точечных нагрузок от камней и острых предметов

  • Гибкие, позволяют создавать повороты без применения фасонных изделий и колодцев

  • Свариваются встык

Одобрены Министерством строительства РФ

Внесены Министерством строительства РФ в государственные сметные нормативы: Федеральные сметные цены на материалы, применяемые в строительстве. (Приказ №899/пр от 11 декабря 2015 года).

В соответствии с приказом Комитета г. Москвы по ценовой политике в строительстве и государственной экспертизе проектов № МКЭ-ОД/21-79 от 19 октября 2021 года содержатся в базе сметных нормативов ТСН-2001, шифры ресурса: 1.12-5-1453 – 1.12-5-1494.

Аттестованы ПАО «Россети»

Трубы ПротекторФлекс® соответствуют техническим требованиям ПАО «Россети» и рекомендованы для применения на объектах ДЗО ПАО «Россети».

Сертифицированы по ГОСТ Р 70751-2023

Трубы ПротекторФлекс® сертифицированы в соответствии с требованиями ГОСТ Р 70751-2023.

Преимущества токопоисковых труб ПротекторФлекс ПРО-ОМП

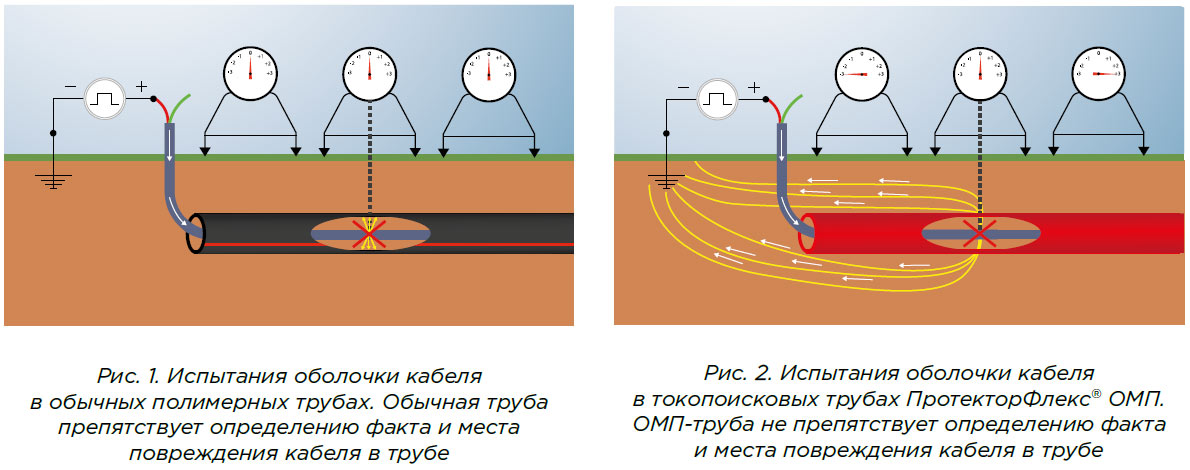

В условиях плотной городской застройки строительство новых кабельных линий все чаще производится в полимерных трубах, которые, ввиду своих высоких электроизоляционных свойств, не позволяют выявить возможные повреждения кабелей в процессе их испытаний.

Специализированные термостойкие токопоисковые трубы ПротекторФлекс ПРО-ОМП – новое поколение труб для защиты силовых кабелей, позволяющих определить факт повреждения оболочки кабеля, проложенного в трубе, и точно локализовать его место еще на этапе приемо-сдаточных испытаний.

  • Позволяют определить факт повреждения оболочки кабеля в трубе
  • Позволяют точно локализовать место повреждения оболочки кабеля в трубе
  • Позволяют провести достоверные приемосдаточные и периодические испытания кабельной линии
  • Позволяют объективно оценить качество строительно-монтажных работ
  • Сокращают затраты на ремонтновосстановительные работы
  • Повышают надежность кабельных линий

Номенклатура труб ПротекторФлекс ПРО-ОМП

Технические характеристики труб ПротекторФлекс ОМП

Основные характеристики

Рабочая температура:
  • Длительно допустимая температура нагрева токопроводящих жил кабеля до 105°С
  • Минимально допустимая рабочая температура -70°С
  • В режиме перегрузок КЛ до 120°С (в течение 8 часов в день)
  • В режиме короткого замыкания до 250°С на жиле кабеля и 350°С на экране кабеля

Строительная длина:
  • Трубы поставляются прямыми отрезками длиной 13 м (12 м).

Нормативная документация

  • ТУ 2248-003-34311042-2015
  • ГОСТ Р 70751-2023

Комплектующие

Полимерные, герметичные, термостойкие
Уплотнители УВК-3
Для герметизации 3-ех кабелей в трубе.
Уплотнители УВК
Для герметизации 1-го кабеля в трубе.
Заглушки ЗУП
Для герметизации резервных труб.
Переходы ТАП
Для соединения разных типов труб.
Кластеры ПЛ КТ
Для организации труб в блоки.
Воронки ПротекторФлекс ВЗК
Для защиты кабеля по торцам трубы.
Муфты электросварные
Для сварки полимерных гладкостенных труб.
